NCS-PT105IISMP Вертикальный монокристаллический кремниевый датчик давления PA

NCS-PT105IISMP

Обзор продукции

NCS-PT105ⅡSMP Smart Pressure Transmitter - это монокристаллический кремниевый преобразователь давления прямого монтажа PA, способный измерять различные промышленные параметры, включая давление, перепад давления, уровень жидкости и расход. Продукт получил множество сертификатов и заключений по взрывозащите, электромагнитной совместимости, ударопрочности и радиационной стойкости, что делает его широко применимым в таких отраслях, как нефтяная, химическая, энергетическая и металлургическая.

Диаграмма сертификации NCS-PT105IISMP
Получить предложение
Случаи применения
Измеренная среда Жидкость, газ, пар
Источник питания (9~32) В постоянного тока / (9~17,5) В постоянного тока (искробезопасно)
Прочность изоляции 500 Врм между клеммами и корпусом
Дисплей Дополнительный 6-значный цифровой + 5-символьный буквенно-цифровой ЖК-модуль
Температура окружающей среды (корпус передатчика) -40 ~ +85 °C (не-Ex, без дисплея)
-30 ~ +70 °C (не-Ex, с дисплеем)
-30 ~ +60 °C (Ex ia IIC T4 Ga)
-30 ~ +60 °C (Ex d IIC T4/T6 Gb)
Разрешенная температура рабочей среды -40 ~ +120 °C (заполнено силиконовым маслом)
Влажность окружающей среды 5 ~ 95% RH
Время запуска ≤12 s
Статический ток ≤14 мА
Время отклика 0.35 s
Регулировка демпфирования Постоянная времени 0 ~ 32 с
Объемное перемещение < 0,16 см³
Взрывозащищенный тип Искробезопасный / взрывозащищенный
Защита от проникновения IP65 / IP67
Маркировка взрывозащиты DA: Ex d IIC T6 Gb
DC: Ex d IIC T4 Gb
IC: Ex ia IIC T4 Ga
Степень защиты корпуса Модель не-Ex: защита корпуса до IP65
Взрывозащищенная модель: защита корпуса до IP67
Искробезопасная модель: защита корпуса до IP65
Электромагнитная совместимость Соответствует требованиям GB/T 18268.1 класс A по устойчивости к воздействию промышленной среды
Соответствует требованиям GB 9254 к эмиссии оборудования класса A
  • Поддержка измерения давления жидкостей, газов или паров с использованием протокола PROFIBUS® PA Profile 3.02 для стандартизированного обмена данными
  • Точность калибровки ±0,075%, ±0,05% опционально
  • Максимальное рабочее давление: 40 МПа
  • Стабильность: ±0,2% URL/5 лет
  • Прошел испытания CE-EMC, соответствует спецификациям IEC-61326
  • Соответствует требованиям искробезопасности и взрывобезопасности для безопасной работы во взрывоопасных зонах
  • Прошли испытания на облучение и ударопрочность
  • Сертифицировано для протокола FF
  • Предоставляет файлы описания устройств EDD/GSD/DTM для совместимости с различными системами DCS

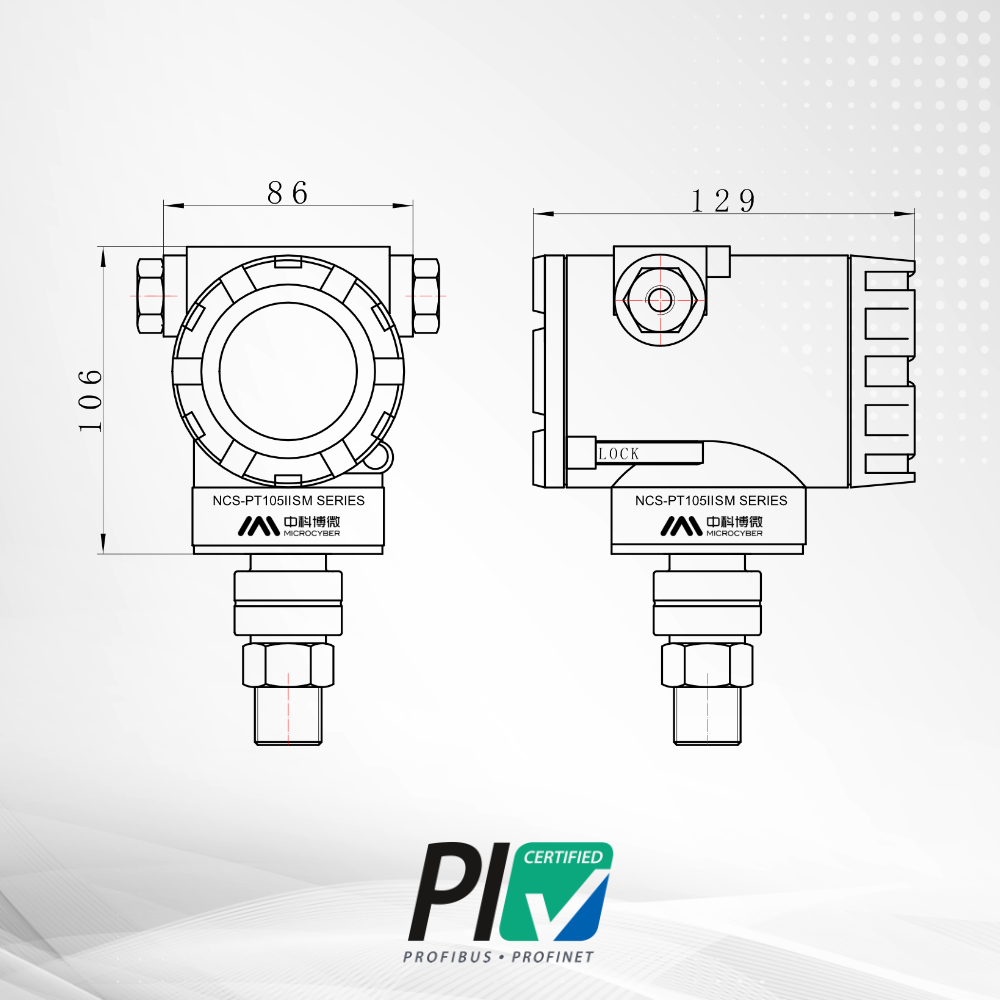

Размеры

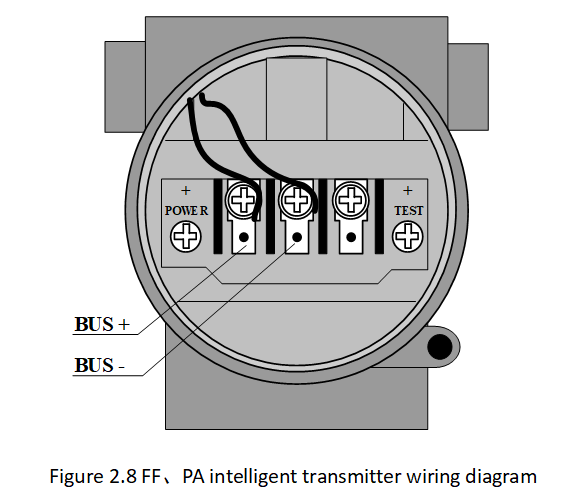

Электрическая схема
